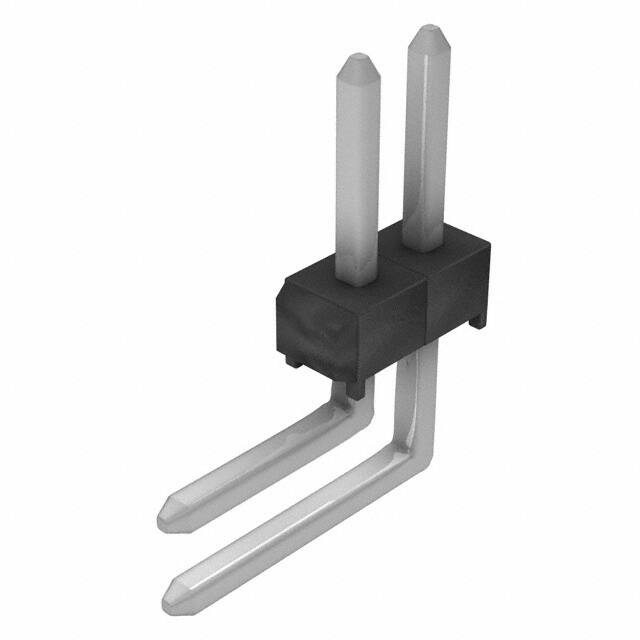

TSW-102-22-T-D-RA - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-102-22-T-D-RA
Hersteller Teil #: TSW-102-22-T-D-RA
Produktkategorie: Rectangular Connectors - Headers, Male Pins
Hersteller: Samtec Inc.
Beschreibung: CONN HEADER 4POS .100 DBL R/A
Verpackung:
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt: datasheet TSW-102-22-T-D-RA Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
3 Weeks
Mount
Through Hole
Mounting Type
Through Hole, Right Angle
Contact Shape
Square
Housing Material
Polyester
Contact Finish Mating
Tin
Contact Length-Mating
0.230 5.84mm
Contact Materials
Phosphor Bronze
Insulation Materials
Polybutylene Terephthalate (PBT)
Operating Temperature
-55°C~105°C
Packaging
Bulk
Series
TSW
Published
2005
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Termination
Solder
Connector Type
Header
Number of Positions
4
Number of Rows
2
Gender
Male
Fastening Type
Push-Pull
MIL Conformance
NO
DIN Conformance
NO
IEC Conformance
NO
Filter Feature
NO
Contact Type
Male Pin
Mixed Contacts
NO
Option
GENERAL PURPOSE
Orientation
Right Angle
Depth
12.44mm
Insulation Height
0.219 5.56mm
Style
Board to Board or Cable
Number of Positions Loaded
All
Pitch - Mating
0.100 2.54mm
Number of Conductors
ONE
Reference Standard
UL
Reliability
COMMERCIAL
Row Spacing - Mating
0.100 (2.54mm)
Contact Length - Post
0.190 4.83mm
Shrouding
Unshrouded
Number Of PCB Rows
2
Lead Pitch
2.54mm
PCB Contact Pattern
RECTANGULAR
Body Breadth
0.1 inch
Housing Color
Black
Mating Contact Pitch
0.1 inch
Max Voltage Rating (AC)
450V
Max Current Rating
7.6A
Length
5.08mm
Material Flammability Rating
UL94 V-0
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
